產品介紹

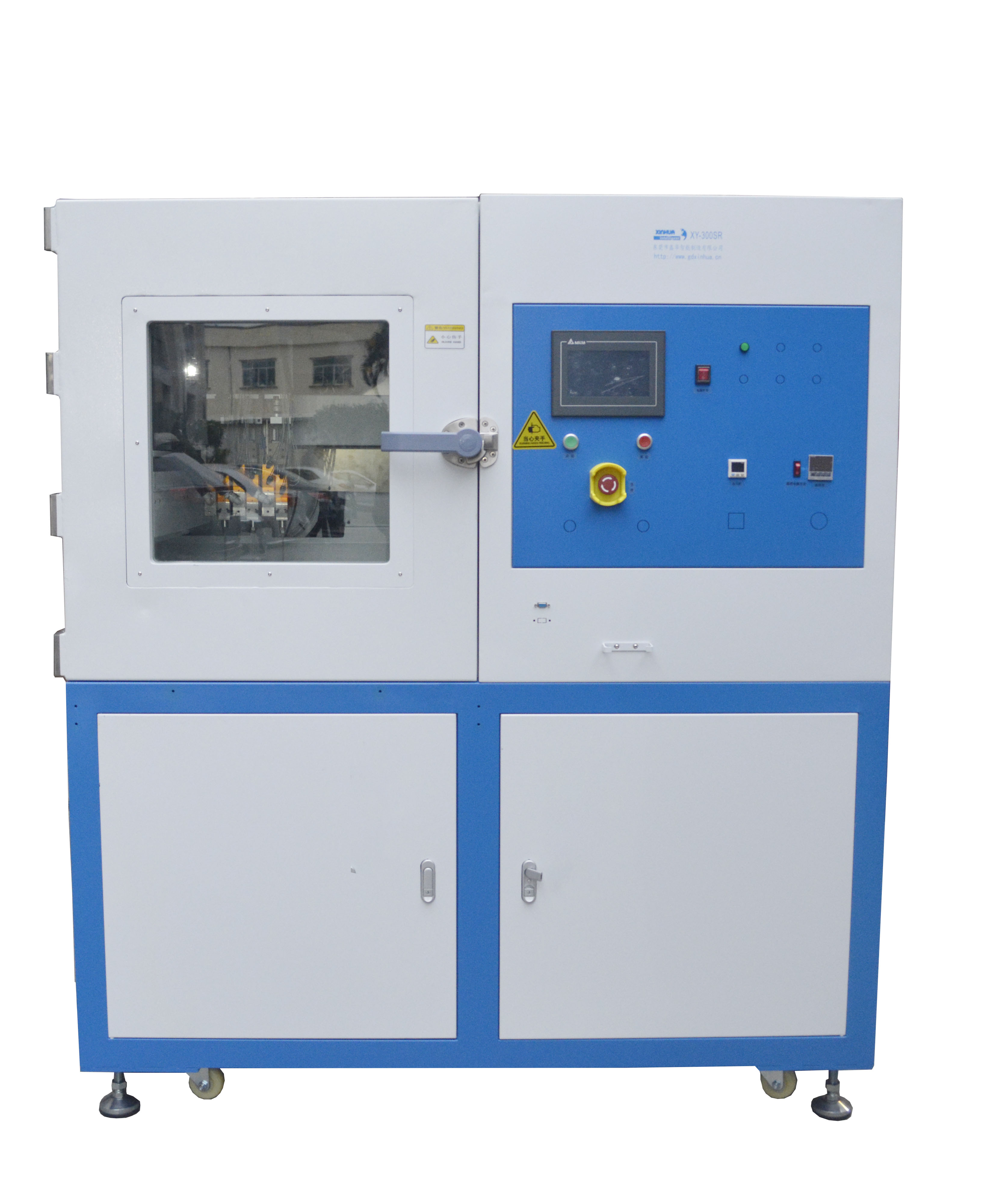

| 型號 | XY-300SR真空灌膠機 |
| 設備尺寸 | L1500*W1000*H1800mm / 治具離地820mm(實際尺寸會根據設計，可能會減?。?/span> |
| 電壓 | AC380V 功率2500W（未含真空泵） |
| 氣壓 | 0.6Mpa |
| UPH | 5ML膠杯，約3秒一個。不含抽真空/泄放真空的時間。 |
| 電機 | 臺達 |
| 真空泵 | 普旭 |
| 灌膠精度 | 土2%以內 |
| 三軸機械手定位精度 | 土0.03mm |
| 真空箱真空度 | 0.2KPa，常壓到0.2KPa抽真空時間小于2min |
| 供料方式 | 客戶提供供料，保證膠水內無空氣/氣泡 |
| 真空箱容積 | 保證能放225個5ML的膠杯 |
灌膠機特點：
1.真空箱的真空度在2分鐘內可達到0.2KPa，并恒定在正負5%范圍內（真空泵帶自動恒壓補償控制）。
2.柱塞泵保證灌膠的精度在正負2%以內。灌膠量的參數可設置。
3.采用3柱塞同時灌膠，保證每個5ML膠杯的灌膠時間在3秒內（可能會更快，以現場具體而定）。
4.三臺柱塞泵可以設置同時開/關，也可以單獨單個開/關。
5.三臺柱塞泵可以方便拆裝，方便清洗。
6.X/Y/Z三軸機械手保證精度定位對每個膠杯的灌膠。
7.采用真空灌膠閥，保證每次的灌膠后不會滴漏，干凈斷膠，從而保證了灌膠的精度。
8.產品冶具5ML膠杯可放225個。其它型號的膠杯數量會相應的減少。
9.真空泄壓可按階梯式設置泄放，保證膠水不回泡。
10.真空箱體采用高強度加厚鋼板無縫焊接，保證箱內真空值的穩定。
11.真空泵采用變頻軟啟動、真空補償恒定控制真空箱的真空度，保證真空箱內真空值的穩定和電機的節能。
12.真空箱內的真空度值可參數設置。
13.柱塞泵方便拆解，方便清洗。
14.真空監測報警，當真空箱因異常引起真空度值變化時，設備自動停止工作并發出聲光報警。
15.當真空箱的真空值在5分鐘內（正常約2分鐘）無法達到0.2KPa時，設備自動發出聲/光報警，設備不會啟動。
16.供膠異常報警：設備自動檢測柱塞泵入口的壓力，當壓力異常時，設備會自動報警。
17.柱塞泵堵塞報警：當柱塞泵因意外有堵塞時，設備自動聲/光報警。
18.原料膠水的供應，由客戶負責把一定壓力的膠水通過管道進入真空箱內?？蛻繇毐ＷC原料膠水內不能有空氣/氣泡，保證膠水的密度均勻一致，才能保證灌膠的精度在正負2%內。
